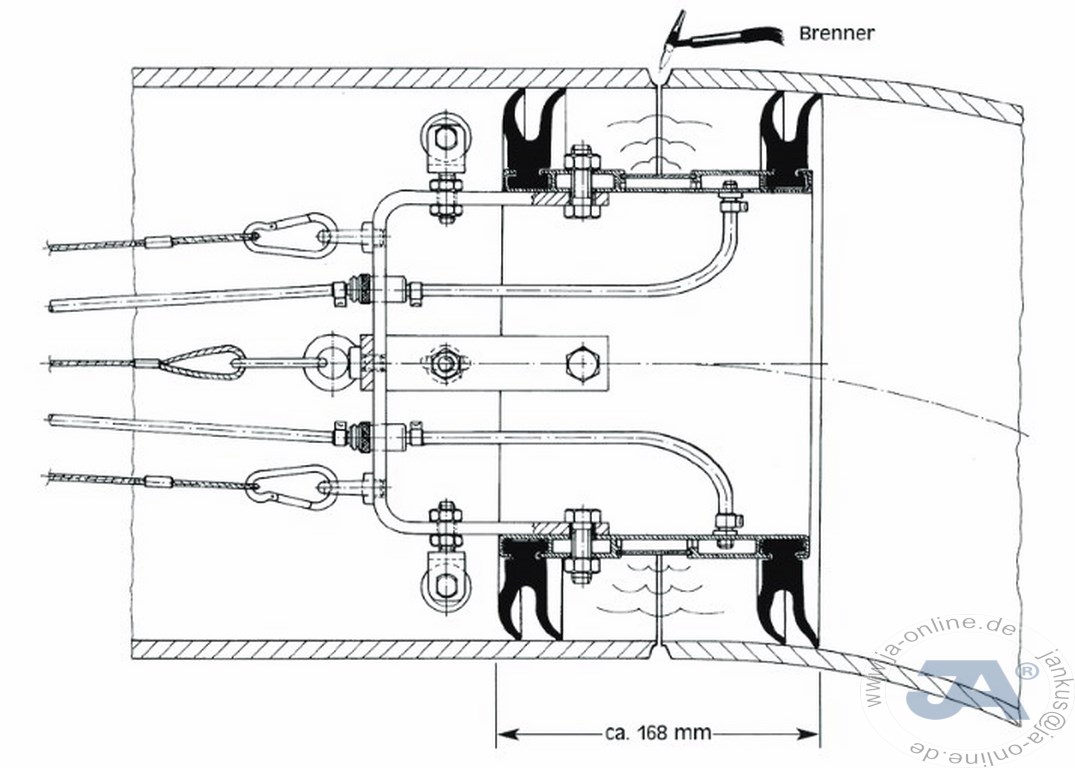

JA - Schutzgas Ringe
Zum Formieren von Rohr- und Behälterschweißnähten
ab Ø 300 mm Rohrinnendurchmesser
Der Schutzgasring wird als einteilige, stabile und geschlossene Ausführung mit einer einseitig angeordneten Laufvorrichtung für Rohrbögen geliefert.
Der Lieferumfang umfasst einen 10 m langen PA-Schlauch inklusive Anschlüssen sowie VA-Zugseile.
Kundenspezifische Fertigung: Der Schutzgasring wird entsprechend Ihren Vorgaben gefertigt.
Bitte geben Sie bei der Bestellung den exakten Rohrinnendurchmesser an, um eine passgenaue Ausführung sicherzustellen.
Optional: Zur Erweiterung der Einsatzmöglichkeiten kann das System mit einer zusätzlichen Laufvorrichtung auf der Rückseite ausgestattet werden.
Schutzgasringbreite (ohne Laufvorrichtung) = 180 mm
Abstand zwischen den Dichtlippen (Arbeitsbereich) = 115 mm
Gewicht ca. 1,85 kg je 100 mm Ringdurchmesser
Dichtlippen: Material = Silikon, Farbe = schwarz, hitzebeständig bis 300 °C, mit 2 Dichtlippen
Empfohlenes Verfahren: WIG – Schweißen
Hersteller: E. Jankus GmbH
Sonderanfertigungen sind jederzeit möglich !
Wir fertigen nach Kundenwunsch
- einteilige Ringe nach Maß
- mehrteilige Ringe für eine optimale Montage / Demontage im Rohr
- Verdoppeln oder Reduzieren der Profilbreite (Arbeitsbereich)
- mit Kupferauflage zum Plasmaschweißen
- Lauf- und Zugvorrichtung an Vorder- und Rückseite
- Spezialanfertigungen zum Schweißen für Rohrböden an Rohrenden
Bilder
|
|
Sonderanfertigungen
Rohr Außenformierung ab Rohr Ø 400 mm
|
|
Rohr Innenformierung
|
|
Download:
Bedienungsanleitung.pdf Info-Formieren.pdf Richtwerte-Schutzgas.pdf Schutzgasring.pdf
Testergebnisse und Anlauffarben
|
|
